一、行业现有研究与表征局限

硅负极量产面临的实际难题

硅的储电能力远高于石墨，适配液态和全固态电池。但锂来回嵌入脱出时，材料会发生物相转变、体积剧烈膨胀，内部产生不均匀应力，导致颗粒粉碎、电极和固态电解质分离，电池循环寿命大幅缩短。业内普遍认为微观力学变化是容量衰减关键，但缺少电池工作状态下的直接定量检测数据。

传统检测设备各有局限

二、原位观测到的电极真实变化

1、容量不可逆损失根源：相变破坏电极界面

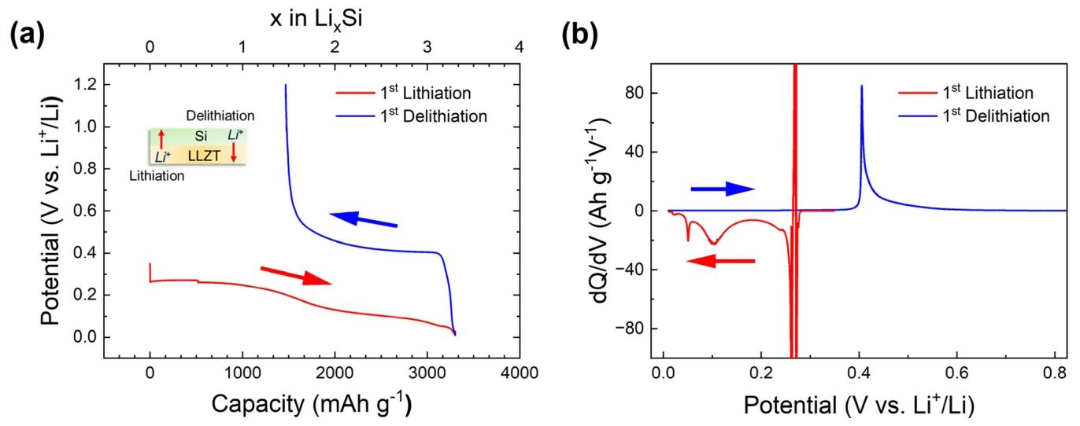

电池充电最大容量 3300mAh/g，接近硅理论储电上限；放电仅释放1467mAh/g，无法完全脱出锂。测试曲线显示，充放电过程存在晶体与非晶体物相转变，相变带来巨大体积波动，导致电极和固态电解质接触失效，是容量不可逆损耗的主要原因。

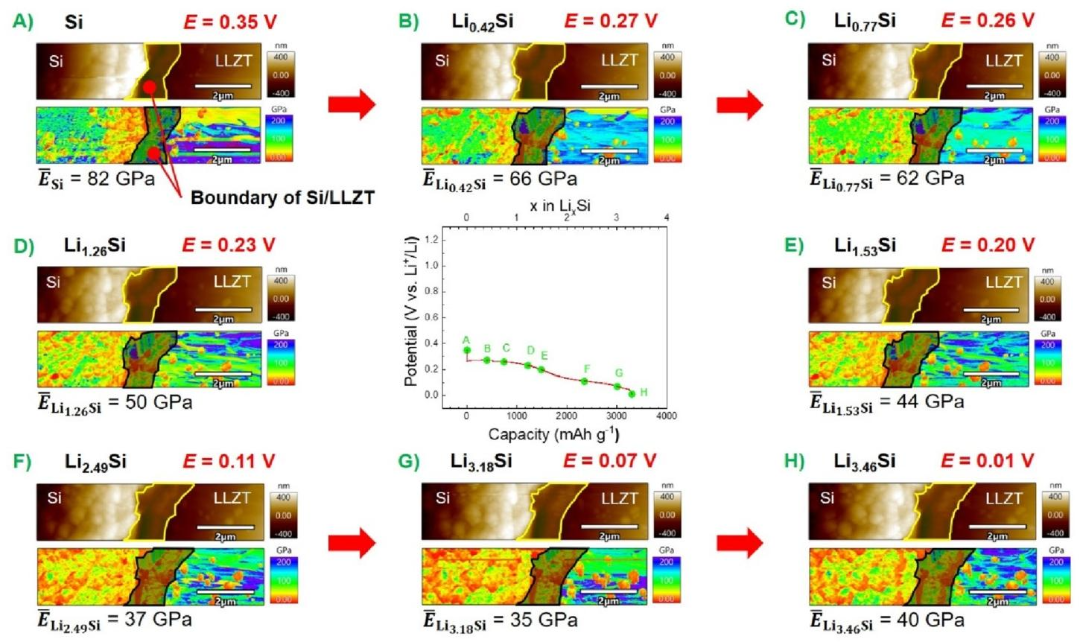

图1：原位观测硅负极从纯硅到富锂 Li3.46Si的形貌与硬度分布变化

2. 嵌锂会造成电极膨胀、界面接触变差

原始硅颗粒平均167nm，完全嵌锂后膨胀至446nm；随着锂不断嵌入，电极表面越来越粗糙，负极与固态电解质接触面持续缩小。

3、杨氏模量变化规律

3.1 充电过程硅材料持续变软，内部应力分布不均

纯硅硬度 82GPa，少量锂嵌入时硬度快速下降；锂持续增多后硬度缓慢降低，最高嵌锂状态硬度仅35-40GPa。材料软硬分布不均匀，富锂区域更软，内部存在明显应力集中。

嵌锂阶段（x=0至x=3.46）纯硅平均模量82 GPa；锂含量0~0.37区间模量快速下降，单质硅转化为 LiₓSi 合金，电子结构改变是主要诱因；锂含量继续提升后模量缓慢降低，Li₃.₁₈Si平均模量降至35GPa。模量分布图显示薄膜内部力学性能分布不均，富锂区域模量更低，微观应力集中客观存在。全程针尖接触半径稳定在1-2nm，验证本次原位力学测试数据有效。

图2：原位观测硅负极脱锂阶段形貌与硬度可逆恢复过程

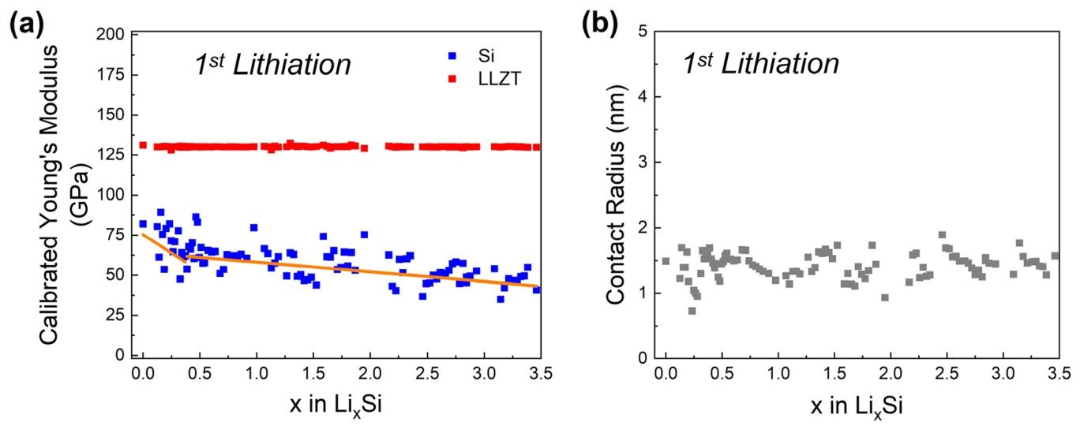

图3：原位下嵌锂硅负极模量、针尖接触半径随锂含量变化

3.2 放电后材料硬度可回升，但固态电池容量难完全恢复

满嵌锂状态图4A（Li3.46Si)平均模量仅40 GPa，材料整体偏软；随着放电脱锂持续进行，锂含量逐步降低，硅材料模量整体呈现回升趋势：

图4B （Li3.18Si）：37 GPa（脱锂初期模量小幅波动）

图4C~G ：模量持续上升至66GPa（Li1.71Si)），材料硬度明显恢复，证明锂硅合金软化具备可逆特性；

图4H（Li1.54Si)：模量回落至59GPa，无法恢复至原始纯硅82GPa水平。

从模量彩色云图可直观看到：全程硅薄膜内部颜色分布不均，代表微观软硬差异持续存在，局部应力集中现象未随脱锂完全消除；同时Si与LLZT界面边界在充放电中发生偏移，界面接触状态不可逆变差，这也是固态硅负极可逆容量低于液态电池的直观原因。

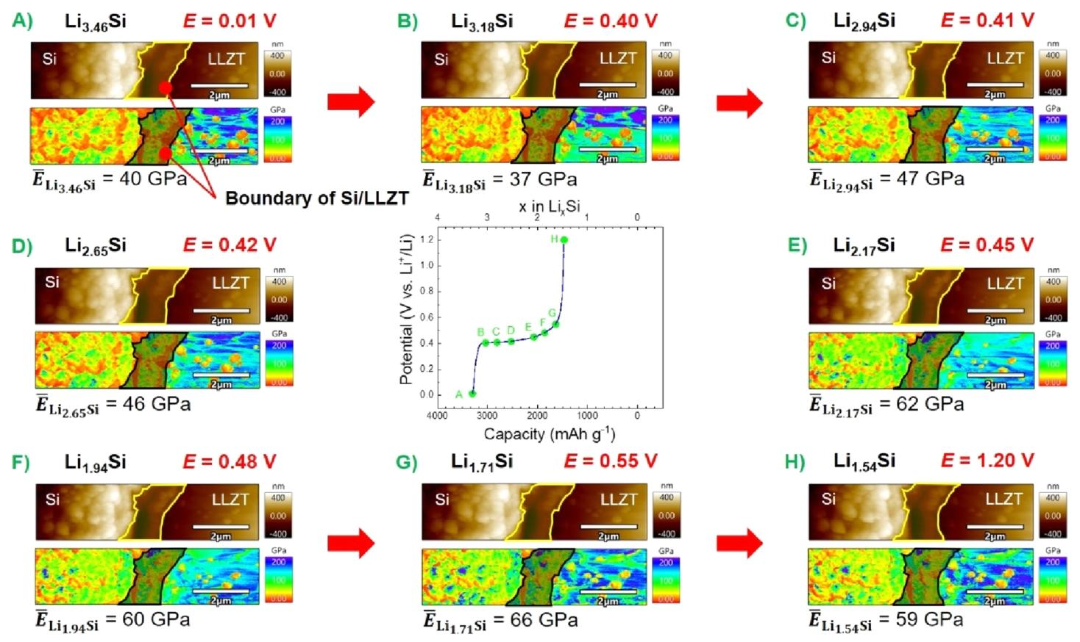

图4：原位电化学 AFM 同步观测硅负极完整脱锂全过程形貌与模量分布云图段模量变化曲线

三、对原子力显微镜在电池领域应用的推动作用

1. 提供可直接复用的原位检测流程

全程氩气密封测试不用拆解电池，用固态电解质校准模量，配套完整制样、联机电化学操作步骤，实验室可直接照搬使用。

2. 拓展AFM电池检测适用范围

双模AFM可观测固态电池界面，同步成像+ 测材料硬度，石墨、三元、固态电解质等各类电池材料都能适配。

3. 完善行业标准化表征体系

给原位AFM设备研发提供设计参考，实现电压、锂含量、形貌、力学性能多维度同步观测，丰富电池失效分析手段。

仪器推荐：

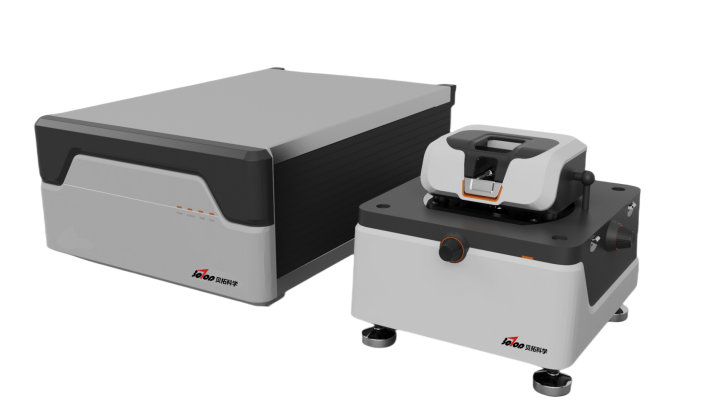

OpenSPM专家型双通道自感知原子力显微镜

您的实验室在使用 AFM 开展电池表征时，是否遇到过界面观测、力学定量校准相关问题？欢迎在评论区交流实验经验。 关注本号，持续分享原位 XRD、原位 TEM、KPFM 等电池常用表征技术的实测应用解读。
