在食品包装、可降解涂层、油水分离膜等绿色功能材料的研发中，表面润湿性是决定材料防潮、自清洁、抗污、选择性吸附等实际性能的核心参数。接触角（Contact Angle, CA）与滑动角（Sliding Angle, SA）作为最直接、最灵敏的表面分析手段，已经成为科研与工业界不可或缺的定量表征工具。以发表于 International Journal of Biological Macromolecules 的研究《Interface-engineered rice starch/shellac composites》为例，作者通过调控大米淀粉/虫胶复合涂层，使HPMC薄膜的润湿性实现了从亲水到超疏水的跨越。以下结合该研究的典型数据与图表，展示接触角分析在材料研发中的关键价值。一、润湿性变化的直观对比

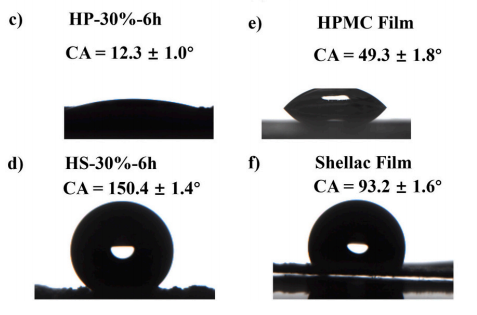

纯HPMC膜呈亲水性，接触角仅为 49.3°；喷涂虫胶后接触角提升至 93.2°，表现出疏水性。然而，只有当淀粉与虫胶协同构建出微纳分级粗糙结构时，才实现了超疏水状态。Fig.1展示了四种典型样品的水滴光学照片：HP-30%-6 h（仅淀粉，无虫胶）水滴完全铺展；HS-30%-6 h（淀粉+虫胶）水滴呈球状；纯HPMC膜水滴扁塌；纯Shellac膜水滴呈半球状。直观对比了亲水、疏水与超疏水状态。Fig.1 纯膜与涂层的CA值和SA值。c：HP-30%涂层6小时后的CA值；d：HS-30%涂层6小时后的CA值；e：HPMC 薄膜的CA值；f：Shellac薄膜的CA值。（图片来源于原文DOI:）
二、接触角与滑动角：定量评估超疏水性能
接触角大于150°且滑动角小于10°是判定超疏水（Cassie-Baxter态）的通用标准。本研究中，通过系统改变淀粉含量（10%~40%）和球磨时间（0~8 h），测得了各配方的CA与SA。

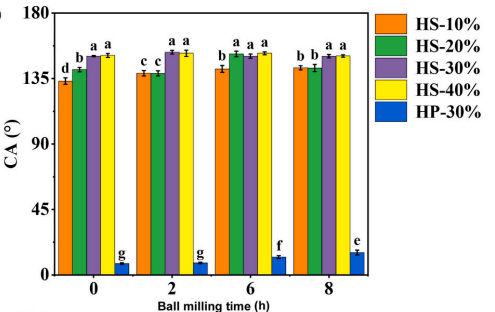

Fig.2 不同配方的水接触角柱状图

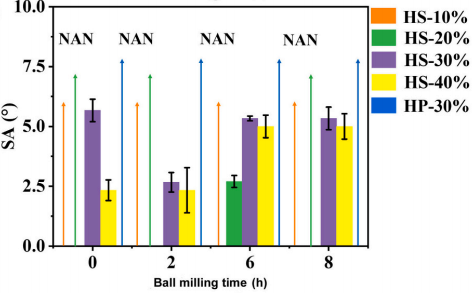

Fig.3不同配方的滑动角柱状图
由不同配方的水接触角柱状图（Fig.2）为可见：当淀粉含量为30%、球磨时间为2 h时（HS-30%-2 h），接触角达到最高值 153.1°；继续增加淀粉至40%或延长球磨时间，接触角反而下降。而Fig.3为不同配方的滑动角柱状图，显示HS-30%-2 h 的滑动角低至 2.7°，液滴极易滚落；而结构塌陷的样品（如HS-40%-2 h）滑动角显著升高。CA和SA的联合分析帮助研究者精准锁定了最佳配方（30%淀粉 + 2 h球磨），并揭示了过度粗糙或结构致密都会损害超疏水性能。
三、抗粘附与自清洁：从接触到应用

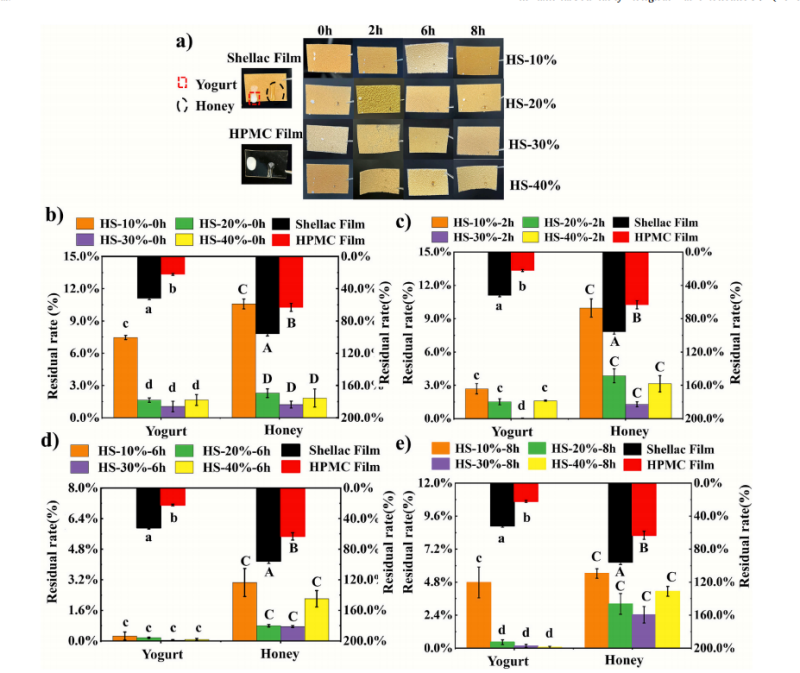

Fig.4 a）：各涂层表面的蜂蜜与酸奶残留量；b–e）：0–8小时内涂层与未涂层 HPMC 膜表面的酸奶与蜂蜜残留率。数据以均值±标准差（SD）表示，统计分析采用方差分析（ANOVA）。带有不同上标标记的均值被认为存在显著差异（P 超疏水表面的低粘附特性对于食品包装尤为重要。研究者测试了酸奶和蜂蜜两种高粘度液体在不同涂层上的残留率。Fig.4展示了各涂层的酸奶和蜂蜜残留率。纯HPMC膜酸奶残留22.2%，蜂蜜残留63.3%；壳胶膜残留更高。而超疏水样品（HS-30%-2 h）酸奶残留率仅为 0%，蜂蜜残留率仅 1.3%。这与该样品极低的滑动角（2.7°）高度吻合，证明CA/SA数据可以直接预测材料的抗粘附与自清洁能力。
四、行业应用优势总结
- 食品包装企业：利用接触角快速筛选防潮、自清洁涂层配方，缩短研发周期。
- 环保材料研发：通过CA/SA判断材料是否达到自清洁标准，指导可降解油水分离膜开发。
- 工艺优化：球磨时间、喷涂浓度等参数对CA变化灵敏，可用于在线质量控制。
- 学术研究：结合SEM、FTIR等，CA分析为润湿机制模型提供关键数据支撑
五、总结
接触角与滑动角分析不仅是实验室中的常规表征工具，更是连接材料设计— 微观结构 — 实际功能的技术桥梁。在绿色食品包装、防污涂层、油水分离膜等领域，CA/SA测量能够以低成本、高效率的方式提供关键决策依据，显著加速新材料从研发到应用的转化。
贝拓科学 DSA-X Roll全自动整体倾斜接触角测量仪专为超疏水、自清洁及油水分离等先进功能材料研发设计。仪器支持0~180°接触角与±90°滚动角高精度测量（精度±0.1°），采用全轮廓Young‑Laplace拟合法，精准表征CA > 150°的超疏水表面。全自动整体倾斜平台可实时捕获液滴滚动角及前进/后退角，评估液滴易滚落性与抗粘附性能，直接指导食品防潮包装、自清洁涂层配方优化。配套Touch软件还支持表面自由能计算（OWRK、FOWKES等）及ISO 19403等国际标准，广泛服务于食品包装、生物基涂层、油水分离膜等领域的润湿性评价。
Chen Y, Li Q, Ye Y Y, et al. Interface-engineered rice starch/shellac composites with hierarchical roughness for sustainable oil-water management and food-contact applications[J].International Journal of Biological Macromolecules, 2026, 342: 150370.
