而固态电池的性能，核心取决于三大关键：固态电解质的离子传导效率、正负极材料的结构稳定性、以及三者之间的界面兼容性。想要精准把控这些核心，就需要一种能“看透”材料内部结构的“神器”。

今天，我们就来聊聊固态电池研发中不可或缺的表征工具——拉曼光谱，看看它如何凭借“非接触、无损伤、高灵敏”的优势，成为正负极与固态电解质研究的“火眼金睛”。

先搞懂：拉曼光谱凭什么能“看透”电池材料？

简单来说，拉曼光谱的核心原理的是“振动指纹识别”——就像每个人都有独一无二的指纹，材料中的分子、晶格也有专属的振动频率。

当激光照射到材料表面时，光子会与分子、晶格发生“非弹性碰撞”，产生能量偏移（也就是拉曼位移），不同的键结构、晶型、缺陷，对应不同的拉曼峰位、峰强和峰宽。

而它的3个核心优势，刚好完美适配固态电池材料的表征需求：

• 无损伤、免制样：不用破坏材料，不用复杂制样，直接就能测试粉末、薄膜、极片，保留材料最原始的状态；
• 原位实时监测：能在电池充放电、温度循环、压力加载的过程中，实时追踪材料结构的动态变化；
• 高空间分辨：能实现亚微米级的精准分析，轻松看透正负极与电解质的界面细节、晶界缺陷。

一句话总结：拉曼光谱能从原子级结构，精准捕捉到材料的宏观电化学行为，帮助科研人员找到性能优化的关键突破口。

应用一：固态电解质的“性能质检官”

固态电解质是固态电池的“离子通道”，它的晶相结构、离子传导效率、稳定性，直接决定电池的充放电速度和安全性能。拉曼光谱的核心作用，就是帮我们“校准”这个通道的性能。

（1） 晶相鉴定：区分“高电导”与“低电导”状态

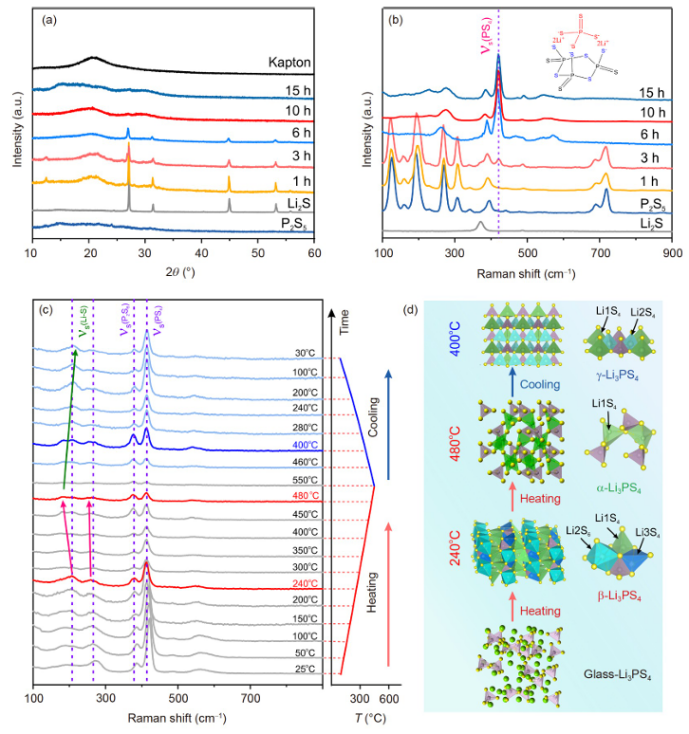

很多固态电解质的性能，会随晶型变化发生天差地别的变化。比如硫化物电解质Li₃PS₄，高电导的γ相和低电导的β相，拉曼峰位差异非常明显，通过拉曼光谱能快速区分，指导热处理工艺优化，提升电解质的离子电导率。（LiangJN,XuXW,ZengC,etal.StructuretransitionsoflithiumionicconductorLi3PS4(inChinese).ChinSciBull,2022,67:1190–1200,doi:10.1360/TB 2021-1027）

再比如氧化物电解质LLZO（常用的高电导电解质），立方相（高电导）和四方相（低电导）的晶格振动峰能被精准识别，还能通过峰位偏移，判断掺杂元素（如Ga、Al）对晶格的影响，确认高电导相的稳定条件。

（2） 离子传输：破解“导电黑箱”

离子在电解质中如何迁移？为什么有些电解质导电快、有些慢？拉曼光谱能直接捕捉Li⁺与阴离子的配位作用，区分“自由阴离子”“离子对”的特征峰，定量分析Li⁺的解离程度，找到离子传导效率提升的关键。

（3）稳定性监测：预判界面“隐患”

固态电解质与正负极接触时，很容易发生界面副反应，比如硫化物电解质被正极氧化、氧化物电解质与锂负极反应，这些都会导致电池衰减。

拉曼光谱能原位追踪副产物的生成——比如硫化物与高电压正极界面，充放电时会检测到SO₄²⁻的特征峰，证实电解质被氧化，进而指导界面缓冲层的设计，减少副反应发生。

应用二：正极材料的“结构监督员”

正极材料是固态电池的“能量仓库”，它的容量、倍率、循环寿命，取决于充放电过程中的晶相变化、晶格稳定性和界面状态。拉曼光谱能全程“监督”这些变化，找到容量衰减的根源。

（1） 追踪充放电相变：避免“仓库漏能”

正极在脱嵌Li⁺的过程中，很容易发生不可逆的晶相转变（比如层状→尖晶石→岩盐相），这是容量衰减的主要原因。拉曼光谱能实时捕捉这种变化：

比如常用的层状NCM正极，充电脱锂时，拉曼峰位会蓝移、峰宽增大，对应晶格收缩；如果充电电压过高（>4.3V），会出现尖晶石相、岩盐相的特征峰，证实相变发生。通过拉曼mapping，还能直观看到颗粒内部的“核-壳”相分布，指导掺杂（如Al、Mg）抑制相变，提升循环稳定性。

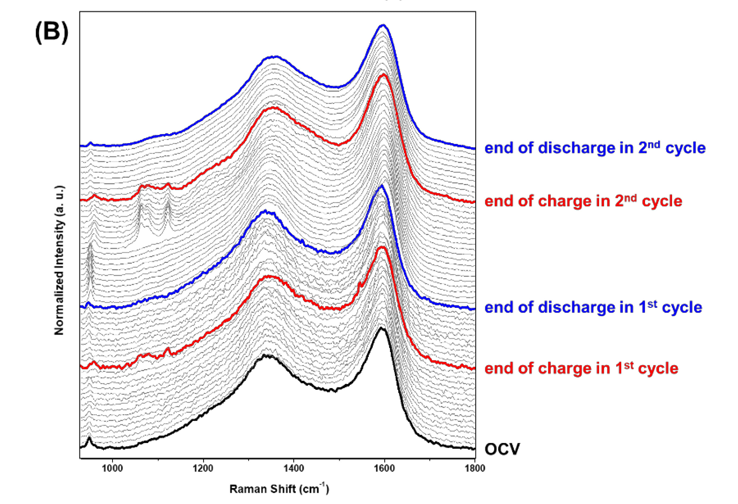

再比如磷酸铁锂（LFP）正极，拉曼能清晰区分LiFePO₄（嵌锂态）和FePO₄（脱锂态），实时监测两相界面的迁移速率，评估电池的倍率性能。（Park Y, Kim S M, Jin S J, et al. Investigation of the Phase Transition Mechanism in LiFePO₄ Cathode Using In Situ Raman Spectroscopy and 2D Correlation Spectroscopy during Initial Cycle[J]. Molecules, 2019, 24(2): 291.）

（2）检测缺陷与应力：优化“仓库结构”

拉曼峰宽与晶格缺陷、无序度正相关——峰越宽，说明材料缺陷越多、结晶度越低。通过拉曼光谱，能量化球磨、掺杂、煅烧等工艺对正极结晶完整性的影响，比如Ga掺杂能降低NCM正极的峰宽，提升结构稳定性。

此外，固态电池装配时的界面压力，会引发正极晶格畸变，拉曼峰位的偏移能定量应力大小，帮我们优化装配压力，避免正极颗粒破碎。

（3）表征界面CEI膜：打通“能量通道”

正极与固态电解质的界面，会形成一层CEI膜（阴极电解质界面膜），它的组分、厚度、均匀性，直接决定离子传输效率。

借助拉曼的高空间分辨优势，能实现亚微米级的界面分析，区分正极体相、CEI层和电解质层，定量CEI膜的厚度与均匀性，指导正极表面包覆（如Li₃BO₃），抑制副反应，降低界面阻抗。

应用三：负极材料的“安全守护者”

负极材料的核心痛点的是：金属锂负极的锂枝晶生长、硅基负极的体积膨胀、以及不稳定的SEI膜，这些不仅会导致电池衰减，还可能引发安全隐患。拉曼光谱能精准捕捉这些问题，为负极优化提供方向。

（1）金属锂负极：实时监测锂枝晶

锂枝晶是金属锂负极的“致命缺陷”——生长过快会刺穿电解质，引发短路。拉曼光谱能通过mapping技术，实时捕捉锂枝晶的形核、生长和分布，区分枝晶与致密锂层，评估电解质、电流密度、压力对枝晶的抑制效果。

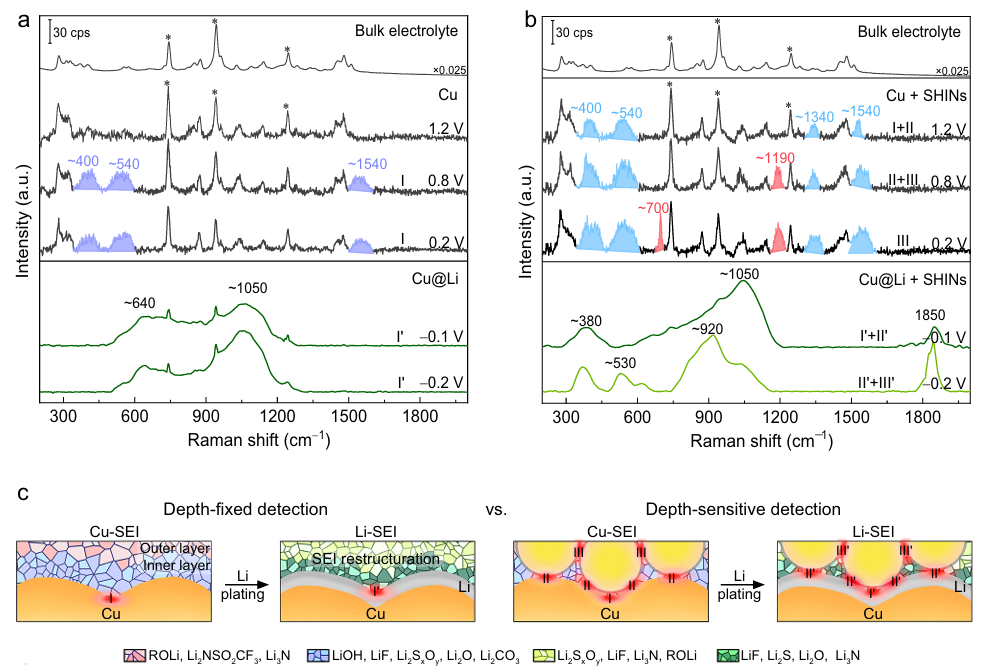

同时，拉曼还能解析锂负极与电解质界面SEI膜的组分（如Li₂O、Li₂CO₃、Li₃N），定量无机/有机相比例，指导电解质添加剂、界面保护层（如LiF、Al₂O₃）设计，构建致密、稳定的SEI膜。

（2）硅基/石墨负极：追踪体积膨胀与结构演变

硅负极嵌锂后体积会膨胀300%左右，容易引发颗粒破碎、SEI膜反复生成，导致容量暴跌。拉曼光谱能实时追踪这一过程：

纯硅的特征峰在~520 cm-1，嵌锂后生成LiₓSi，峰位会红移、峰强降低，完全嵌锂后峰消失；脱锂后峰可逆恢复，通过峰的变化，能量化嵌锂深度、评估硅颗粒的破碎程度，指导硅碳复合、多孔硅等结构设计，缓解体积膨胀问题。

对于石墨负极，拉曼的G峰（~1580 cm-1）和D峰（~1350 cm-1），能反映石墨的结晶度和缺陷程度，指导石墨改性，提升嵌锂容量和循环稳定性。

总结：拉曼光谱——固态电池研发的“必备工具”

从固态电解质的晶相调控、离子传输，到正负极的相变追踪、界面优化，拉曼光谱凭借“无损伤、原位、高分辨”的优势，贯穿了固态电池材料研发、性能优化、失效分析的全流程。

随着固态电池技术的不断突破，拉曼光谱的应用也在不断拓展——从基础表征到原位动态监测，从单一材料分析到全电池界面研究，它正帮助科研人员破解一个又一个技术难题，加速固态电池的产业化落地。

未来，随着拉曼光谱与其他表征技术（如TEM、XPS）的结合，必将为固态电池材料研发注入更多动力，推动下一代储能技术的跨越式发展。

OpenRam FIB6000/6300/6500

双波长/三波长显微拉曼光谱仪

贝拓科学自主研发的OpenRam FIB6500显微拉曼光谱仪采用纵向垂直混合光路设计，光谱仪外置，可灵活搭配不同制冷等级的光谱探测器，支持非制冷、一级制冷、二级制冷多种配置。系统标配532 nm + 785 nm 双波长激光，支持波长自动切换，也可根据需求扩展为三波长系统。并可按需选配XY 自动载物台与Z 轴自动对焦模块，兼顾常规快速测试与高精度自动化扫描需求，整体结构灵活、扩展性强，适用于电池材料、化工、生物、地质等多领域显微拉曼分析。
