产品特点

1.系统功能：

①*原子力显微镜(AFM)/摩擦力/横向力显微镜（LFM）：横向 0.2nm,垂直 0.03nm，包括接触、轻敲、相移成像等多种工作模式，可实现力－距离曲线 、振幅－距离曲线、相位－距离曲线、振幅－频率曲线、相位－频率曲线等测量功能；摩擦力显微镜以及恒载荷、恒高工作模式，以及摩擦力回路曲线、摩擦力－载荷曲线等测量功能；

②*可扩展纳米加工（含图形刻蚀、压痕、矢量扫描等模式）、磁力/静电力、液相、导电原子力、扫描探针声学/压电力显微镜功能；

③*探头光路偏平设计，可扩展光学和原子力显微镜同步成像功能。

2.参数性能：

①力检测灵敏度：≤5pN

③图象分辨率：128X128，256X256，512X512，1024X1024，2048X2048，4096X4096

③扫描角度：0～360°

④扫描频率：0.1～100Hz

3.电子控制系统：

①*内置德州仪器 (TI)的双核处理器(DSP+ARM)；

②*嵌入式PID自整定智能调节器，无需手动设置，系统自动整定优化参数；

③*采用国际主流以DSP技术为基础实现完全数字反馈控制系统方案；

④*设计系统信号的监测接口和外加调制信号的输入接口，预留多通道的信号输入/输出和标准电源供电接口，采用标准D型插头，信号定义（Power、AD/DA、DI/DO、Signal Out、Signal In）全部公开并遵从统一的电气标准；

⑤*融合以太网TCP/IP协议和高速USB的双通讯接口，完全实现采样点的高实时性和时间间隔的准确性，确保通讯的高稳定和数据的可靠性；

⑥*具有16×4液晶显示屏，实时交替显示系统状态指示、序列号、物理地址，接收数据包数量/发送数据包数量等。

4.软件系统：

①*具有简体、繁体和英文多种语言版本的在线控制软件和后处理软件均支持最新的Win10，并兼容Windows 7/Vista/XP/2000/NT/9X；

②*在线控制软件：具备双向、往返、线扫描等多种扫描模式，针尖表征及图像重建功能（针尖形貌估计/图像重建/用已知针尖重建图像），矢量扫描脚本编译器，扫描图像亮度、对比度实时动态，多通道信号同时采集和显示，具备实时在线三维图像显示功能；

③*图像处理软件：具有数据导出功能，用户可取得原始数据;图像同步功能，可指定多达4个相关图像同步处理;用户任意定义的24位系统调色板（伪彩色方案）; 图像滤波（平均值滤波/卷积滤波/高斯滤波/局部统计滤波/中值滤波/排序滤波/滚球滤波/TOP-HAT滤波/消除扫描线。

技术参数

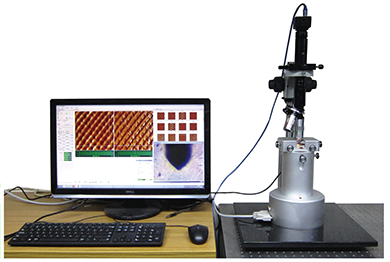

CSPM6000光学-原子力显微镜一体机基本配置
